一、CO氣體檢測儀信號傳輸之概述

     目前基本有兩種數據傳輸方式，有線數據傳輸和無線數據傳輸。如果用有線來傳遞數據，技術簡單、成熟，易于實現；但施工布線工作量大，網線易受人為破壞，線路損壞后，故障點不易查找。如果使用無線傳輸系統，施工很簡單，系統好維護，故障好查找，因此無線傳輸將在很多領域都有應用,也是以后發展的主流方向。

二、 lora模塊無線連接

 lora是一種LPWAN通信技術，它基于擴頻技術而廣泛應用于超長距離的無線傳輸場景中。現在，LoRa主要在全世界433、868、915MHz等自由頻帶工作。其最大特征是靈敏度高，傳輸距離長，工作功耗低，網絡節點多。lora應用程序數據可以雙向傳輸。

三、CO氣體監測傳輸系統構成

由于傳輸距離比較遠，布線工程較大，計劃采用無線lora無線傳輸技術方式使用，施工成本低，安裝方便，HNAG1000-CO-G型CO氣體檢測儀只需就近供電即可，數據傳輸通過lora遠距離無線傳輸。在每個區域監控中心裝置HNAG6500-G（lora）型氣體報警控制器接收每個區域的CO氣體檢測儀監測的實時數據，通過氣體報警控制器可查看實時檢測的CO濃度、報警數據、歷史數據、支持通過485或4G無線模塊傳輸?shù)诫娔X監控平臺。

1、前端一氧化碳?xì)怏w檢測儀實時監測主要監測一氧化碳濃度。

2、CO氣體檢測儀通過RS485 modbus信號輸出，通過嵌入式的lora無線模塊，無線發送到氣體控制器接收模塊上，在無線接收模塊處連接遠距離約3~4公里lora模塊對接中控室進行無線無縫傳輸監控。

3、控制中心：配置一套氣體報警控制器，一套氣體報警控制器可最多連接48臺無線一氧化碳濃度檢測。

四、氣體檢測監控中心：

電腦主機： 一臺（可考慮用戶現有電腦），也可多臺電腦登陸服務器監測數據。

監控軟件：一套，或多臺電腦安裝，

通訊方式：①氣體控制器RS485- MODBUS通訊協議；②氣體控制器4-20mA輸出；③氣體控制器增加RS485轉USB；④氣體控制器增加lora轉4G無線模塊。

增加監控系統軟件功能說明：

1、可遠程監控現場各個探頭的濃度。

2、可查看歷史數據。

3、圖表，曲線，數字多方位展現現場濃度變化。

4、遠程修改報警設置。

5、可存儲，打印，記錄各個探頭的濃度數據。

五、無線CO濃度檢測儀產品優勢：

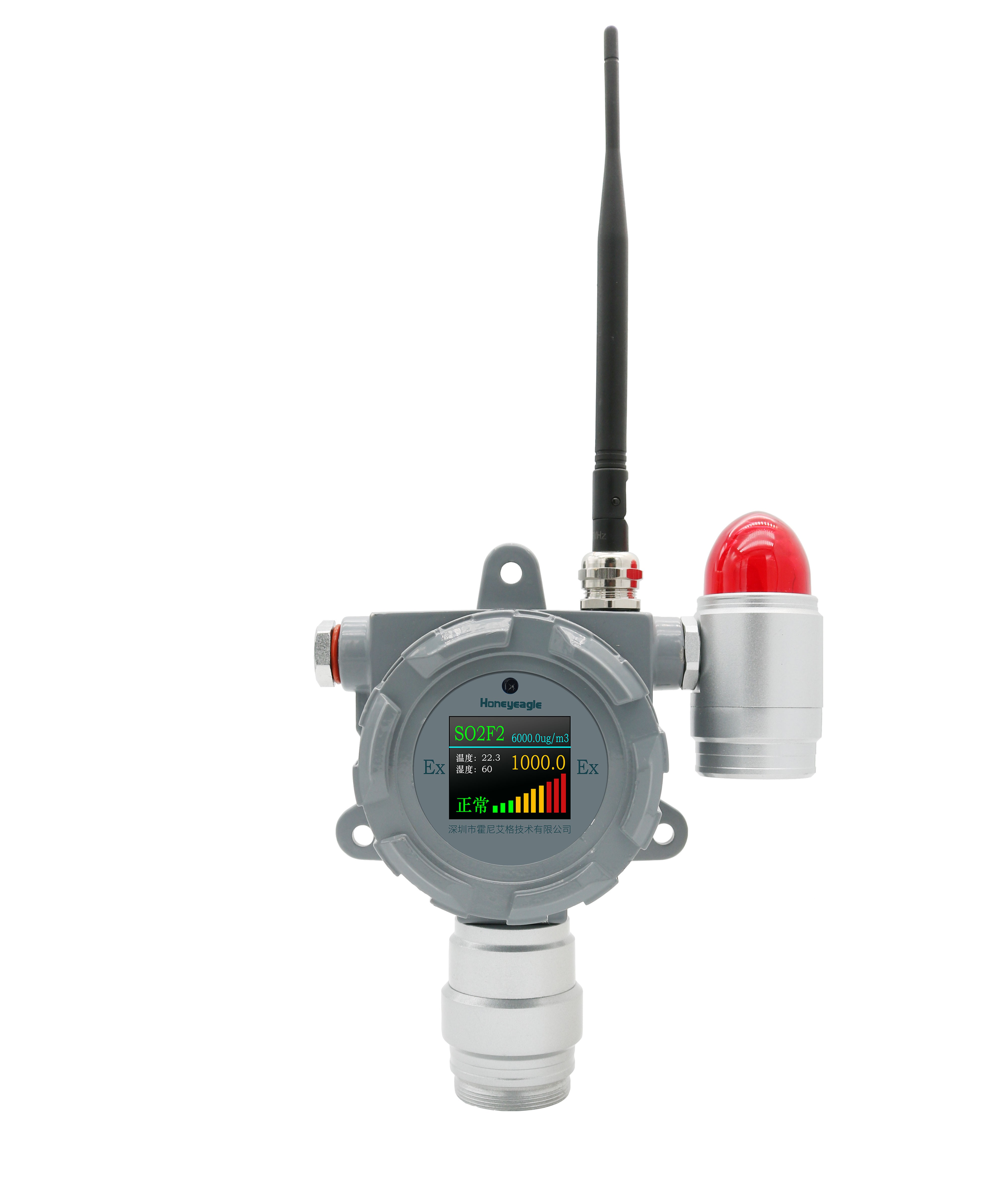

深圳市霍尼艾格科技有限公司研發的HNAG1000-CO-G型一氧化碳無線信號傳輸固定式CO濃度檢 測儀在無線CO濃度檢測儀的基礎上加上無線傳輸功能，現場應用只需給檢測儀供電即可，無需布線，便可將現場CO氣體濃度信號通過無線方式傳送至后方監控室。

HNAG1000-CO-G型無線信號傳輸無線CO濃度檢測儀采用大屏幕顯示多項測量信息，配備遙控器，讓用戶操作直觀明了。

1、無線一氧化碳濃度檢測儀描述：

固定式一氧化碳?xì)怏w檢測儀HNAG1000-CO-G型,適用于各種環境中的一氧化碳?xì)怏w濃度和泄露實時準確檢測，采用進口電化學傳感器和微控制器技術. 響應速度快，測量精度高，穩定性和重復性好等優點. 防爆接線方式適用于各種危險場所, 并兼容各種控制報警器, PLC, DCS等控制系統, 可以同時實現現場報警預警, 無線LORA信號輸出,同時帶有RS485和4-20mA、繼電器開關量輸出; 完美顯示各項技術指標和氣體濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損壞;

HNAG1000-CO-G型無線信號傳輸無線CO濃度檢測儀又稱為：無線一氧化碳濃度檢測儀、lora傳輸CO檢測儀、CO氣體探測器、CO氣體傳感器、CO氣體報警器。

氣體采樣方式分為:擴散式、泵吸式、管道式，用戶可根據實際應用選擇采樣方式。儀器采用 DC24V 供電，lora無線信號傳輸無線CO濃度檢測儀適用于檢測儀與控制中心距離較遠的情況下、且使用現場無網絡信號下使用lora無線信號傳輸無線CO濃度檢測儀無線傳輸方式采用自組網傳輸，不需要外部網絡信號，只需要在監控室接收服務器插上無線接收模塊，即可隨時收到前端檢測儀發來氣體濃度信號，傳輸方式類似對講機。其傳輸距離決定于無線發射功率以及無線接受靈敏度，傳輸距離約3~4公里無建筑物阻擋干擾的情況下，遠端監控室便可實時監測現場氣體濃度。

2、無線一氧化碳濃度檢測儀參數
