1：檢測儀的分線制為三線制接線方式，信號輸出為4-20mA，探測器與主機都是一一對應的，每個探測器都要接一根三芯線到主機里面去。如下圖所示

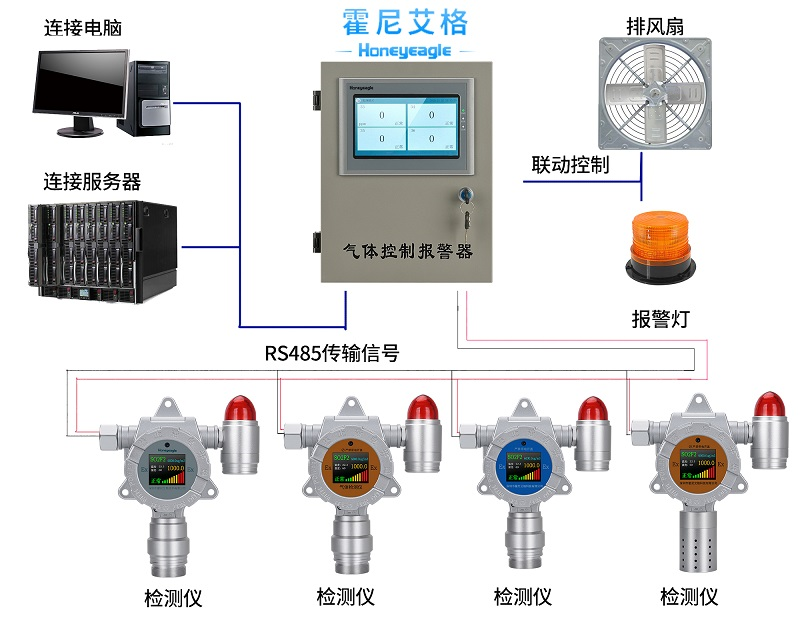

2：檢測儀的總線制為四線制或者兩線制接線方式，信號輸出方式為RS485，四線制接線方式由主機引一根主線出來，然后把各個探測器分別并聯到這根主線上面，如下圖所示
下面給大家說一說分線制和總線制的優點和缺點吧
總線制優點：
1、信號統一，出現故障的概率低。總線控制系統完全沒有這種不便利的因素存在，在數據線上以相同的形式傳送數據，增強了數據的可靠性。
2、布線簡單，工作量小。總線制很明顯的優點是布線量少，布線簡單，費用少。四總線制，兩根485A和485B信號線，兩根正負電源線，接線簡單，方便。
總線制缺點：
1、信號延遲。數據都是一個個刷出來，當探頭數量很多時，就這種情況尤為明顯。
2、供電問題。所有的探頭都是通過主機集中供電，探頭數量很多時，主機的供電能力不足，就需要就地供電。
分線制優點：
1、供電沒有限制
2、數據同步性好。相比于總線制，分線制每個氣體檢測儀單獨與控制器通訊，能將現場情況適時地傳輸給控制部分，使監控人員能及時的，有效的作出判斷，應的外圍控制設備能及時有效的做出相應的控制動作，避免危險事故的發生。
分線制缺點：
1、信號干擾大。
2、布線復雜。布線量多，工作量大，走線繁雜，安裝施工復雜，安裝，材料費用高。
以上關于固定式氣體檢測儀的總線制和分線制的優缺點就為大家分享到這里。
