產品型號: HNAG800-HBr
產品描述: 溴化氫氣體傳感器模組HNAG800-HBr,適用于各種環境中的氣體濃度和泄露實時準確檢測,采用進口傳感器和微控制器技術 響應速度快,測量精度高,穩定性和重復性好等優點 并兼容各種控制報警器,并支持將多個傳感器模組集成到一個模塊上面去,形成一個整體化的多合一氣體檢測系統,且...
產品應用: 石油石化、化工廠、冶煉廠、鋼鐵廠、煤炭廠、熱電廠、醫藥科研、制藥生產車間、煙草公司、環境監測、學??蒲?、樓宇建設、消防報警、污水處理、工業氣體過程控制、鍋爐房、垃圾處理廠、隧道施工、輸油管道、加氣站、等其他有毒有害氣體場所
★整機體積小,重量輕
★專業精選進口傳感器,可以搭載電化學,催化燃燒,紅外原理,熱導原理的傳感器。
★高精度, 高分辨率,響應迅速快.
★本安電路設計,可帶電熱拔插操作。
★數據恢復功能,免去誤操作引起的后顧之憂.
★自動溫濕度補償功能,出廠精準標定,無須再使用標定。.
★模擬電壓或電流和串口同時輸出,方便客戶調試和使用。
★最精密的電路設計和制造工藝,生產復雜,使用簡單。
★可與電腦連接通訊,自行標定校準。
★自帶零點微調功能,方便選定參照數據。
★低功耗產品,可移動電源供電可大量用于分析儀儀器,大氣,環境無人機監測。
溴化氫氣體傳感器模組 | |||
工作電壓 | 5v/DC24V±5% | 波特率 | 9600,N,8,1 |
測量氣體 | 溴化氫氣體 | 檢測原理 | 電化學/紅外 |
采樣精度 | ±%3F.S | 響應時間(T90) | <30S |
重復性 | ±1%F.S | 工作濕度 | 0-95%RH,(無冷凝) |
工作溫度 | -20 ~ 50℃ | 長期漂移 | ≤±1%(F.S/年) |
存儲溫度 | -20 ~ 50℃ | 預熱時間 | 10S |
工作電流 | ≤20mA | 工作氣壓 | 86kpa-106kpa |
安裝方式 | 6腳拔插式 | 質保期 | 1年 |
輸出接口 | 6PIN | 外殼材質 | ABS/鋁合金 |
使用壽命 | 2年 | 外型尺寸(引腳除外) | 寬37.81 * 高46.6 |
測量范圍 | 詳見選型表 | ||
輸出信號 | RS485/4-20mA(標配)定制0.4-2.0、0-5v、0-10v、TTL |
氣體傳感器模組TTL串口連接定義圖:
氣體傳感器模組電壓采集連接定義圖:

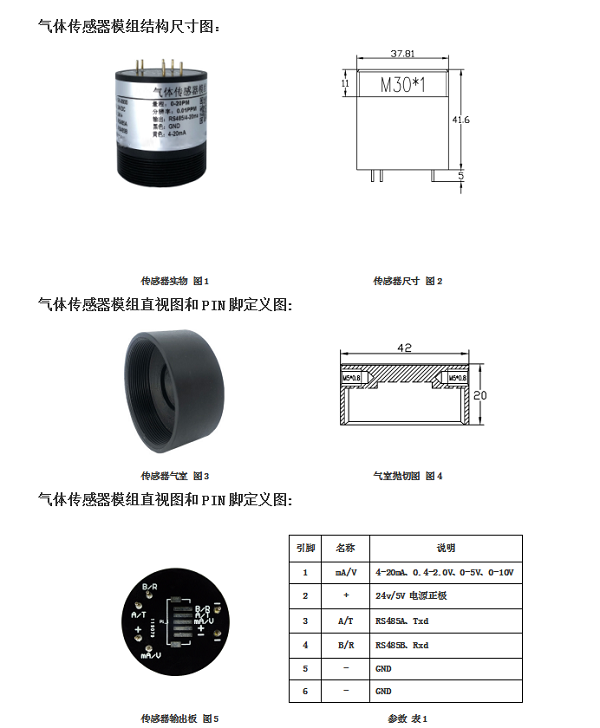

傳感器模組鋁合金外殼尺寸圖:
溴化氫氣體傳感器模組HNAG800-HBr,適用于各種環境中的氣體濃度和泄露實時準確檢測,采用進口傳感器和微控制器技術. 響應速度快,測量精度高,穩定性和重復性好等優點. 并兼容各種控制報警器, PLC, DCS等控制系統, 4-20mA標準信號輸出, 完美輸出各項技術指標和氣體濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損壞;,并支持將多個傳感器模組集成到一個模塊上面去,形成一個整體化的多合一氣體檢測系統,且傳感器模組外殼材質多樣化可選,分別有以下幾種:鋁合金,ABS塑料,316不銹鋼,支持其他材質定制
檢測原理: | 電化學原理,紅外 | ||
檢測范圍: | 0-1;10;20;50;100;200;500;1000;2000PPM(更多量程請電話咨詢) | ||
分辨率: | 0.01; 0.1; 1PPM(根據量程和傳感器而定) | ||
溫 濕 度: | 選配件,溫度檢測范圍:-40 ~ 120℃,濕度檢測范圍:0-100%RH | ||
工作電壓: | 5V±1% | 外殼材質: | 鋁合金,高分子聚合物 |
檢測精度: | ≤±3% | 線性誤差: | ≤±1% |
響應時間: | ≤20秒(T90) | 零點漂移: | ≤±1%(F.S/年) |
恢復時間: | ≤20秒 | 重 復 性: | ≤±1% |
信號輸出: | ① 4-20mA信號:標準的16位精度4-20mA輸出芯片,傳輸距離1Km② RS485信號:采用標準MODBUS RTU協議,傳輸距離2Km③ 電壓信號:0.4-2V或0-5V輸出,可自行設置 ④ 開關量信號:標配2組繼電器,可選第三組繼電器,繼電器無源觸點,容量220VAC 3A/24VDC 3A( 根據客戶要求選配 ) ⑤Lora、4G無線傳輸(可選配) | ||
數字信號: | 數據位:8 停止位:1 校驗位:無 | ||
設計壽合: | 2-5年(根據傳感器而定) | ||
波特率: | 9600 | ||
安裝方式: | 7腳拔插式 | ||
輸出接口: | 7PIN | 尺寸: | Φ21.5*31mm(引腳除外) |
防護等級: | IP65 | 質保期: | 一年 |
防爆等級: | 本質安全型 | 工作溫度: | -30 ~ 60℃ |
工作電源: | 24VDC(12~30VDC) | 工作濕度: | ≤95%RH,無冷凝 |
工作壓力: | 86 ~ 106Kpa | 預熱時間: | 30S |
標準配置物品 | 數量 |
氣體傳感器模組 | 1臺 |
數據傳輸/供電線 | 1條 |
使用說明書 | 1份 |
合格證/保修卡 | 1份 |
環保包裝盒 | 1份 |
選配配件物品 | 數量 |
DC 24V電源2A | 1個 |
標定流通池氣室 | 1個 |

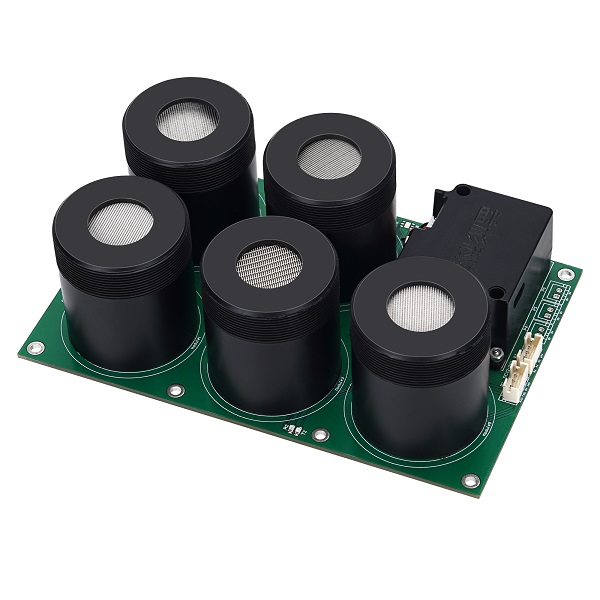

模組集成電路板 | 1個 |
24V 5L/12L真空氣泵 | 1個 |
Lora、4G無線傳輸 | 1套 |
