一、方案背景
氮氧化物主要包括N2O、NO、NO2、N2O3、N2O4、N2O5等。其中在燃燒過程中形成的氮氧化物，幾乎全是N0和NO2，并且通常把這兩種氮的氧化物稱之為NOX。目前，煤炭、天然氣、重油等天然礦物染料在燃燒中產生的氮氧化物中，NO占90%左右，其余的為NO2。
氮氧化物的危害巨大：(1)危害人的身體健康。(2)危害森林和作物的生長。(3)對全球氣候變化影響重大以及對高空臭氧層帶來嚴重的破壞。
二、方案詳情：
首先通過前端粉塵過濾、降溫，經預處理系統冷凝器進行水氣分離，并利用氮氧化物檢測儀測量NOX含量;然后在顯示屏上實時顯示被測氮氧化物濃度，并將數據信號向外傳輸?shù)?/span>PLC或者電腦等終端。也可以通過無線GPRS或網絡傳輸?shù)皆品掌鳌?/span>
三、采樣方式：

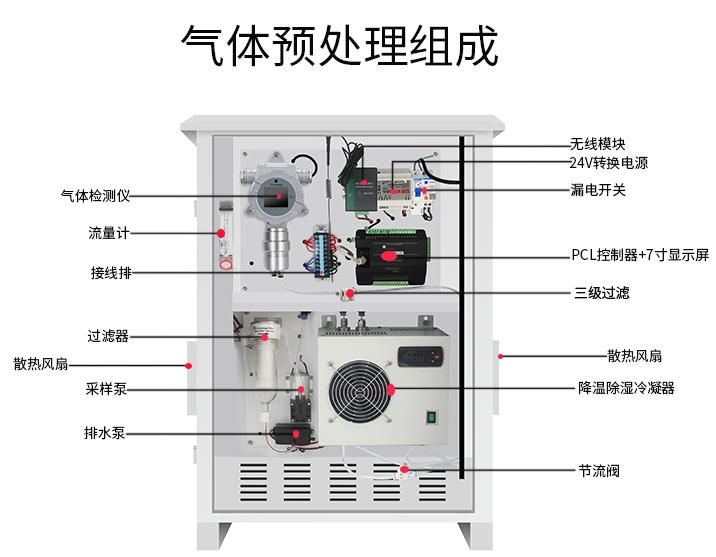

采取泵吸式采樣檢測，可在高溫環境下直接采樣檢測，使用采樣泵將目標氣體吸進耐高溫采樣管順著氣路進入到氮氧化物系統中，通過系統里邊的冷凝器降溫、過濾器過濾到氮氧化物檢測儀的氣室中，

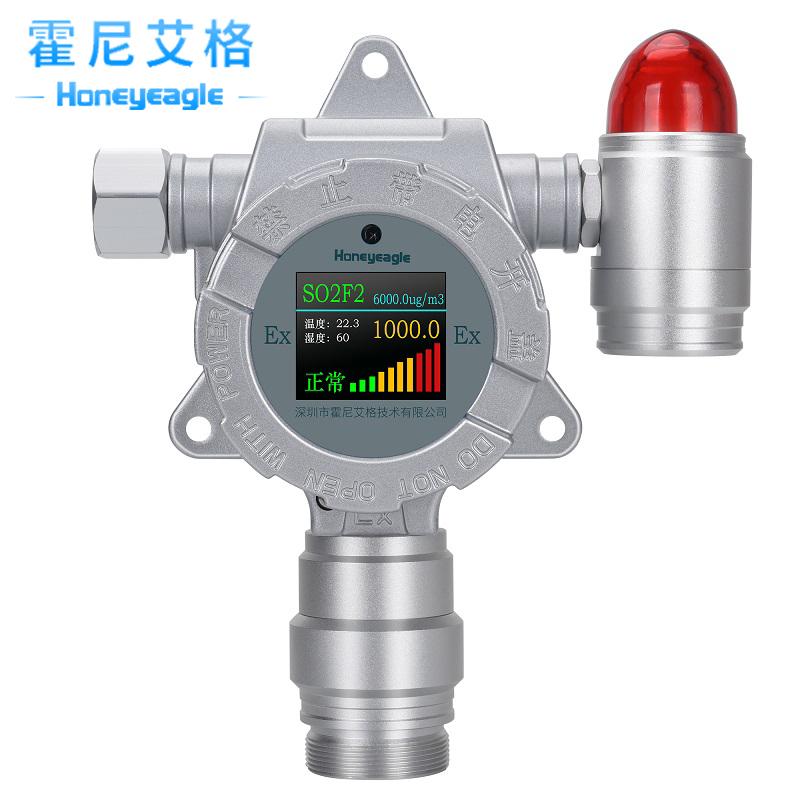

此時，傳感器對氮氧化物氣體進行檢測分析，將反應的化學信號轉換為電信號，因此我們可直觀的看見氮氧化物的監測數值。

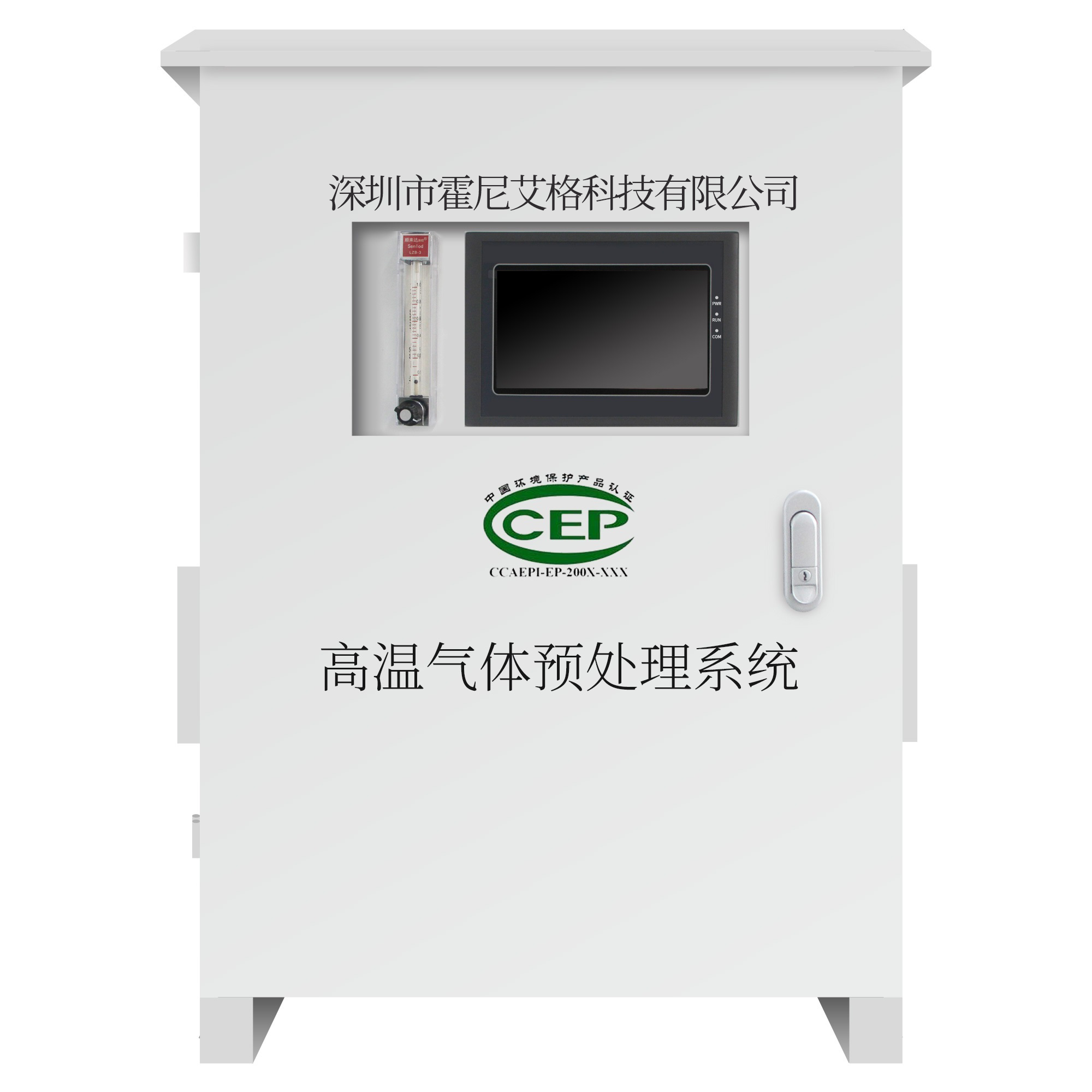

HNAG6200-NOX-G（氮氧化物在線監測系統）
四、無線傳輸：
1. 氮氧化物在線監測系統信號傳輸之概述
目前基本有兩種數據傳輸方式，有線數據傳輸和無線數據傳輸。如果用有線來傳遞數據，技術簡單、成熟，易于實現;但施工布線工作量大，網線易受人為破壞，線路損壞后，故障點不易查找。如果使用無線系統，施工很簡單，系統好維護，故障好查找，因此無線傳輸將在很多領域都有應用,也是以后發展的主流方向。
2. 鍋爐氮氧化物在線監測系統簡介
本項目情況為多個鍋爐氮氧化物濃度監測，主要監測氣體種類有：一氧化氮、二氧化氮氣體的氣體監控項目，因現場鍋爐較多，考慮到布線距離問題，每套氮氧化物系統安裝無線模塊獨立無線傳輸數據，才能做到靈活自由的布置監控點。通過無線信號傳輸模式到監控中心集中數字管理模式.做到統一智能化管理。
