煉鐵廠CO監測LORA無線傳輸方案

一、CO氣體檢測儀信號傳輸之概述

     目前基本有兩種數據傳輸方式，有線數據傳輸和無線數據傳輸。如果用有線來傳遞數據，技術簡單、成熟，易于實現；但施工布線工作量大，網線易受人為破壞，線路損壞后，故障點不易查找。如果使用無線傳輸系統，施工很簡單，系統好維護，故障好查找，因此無線傳輸將在很多領域都有應用,也是以后發展的主流方向。

二、 lora模塊無線連接

 lora是一種LPWAN通信技術，它基于擴頻技術而廣泛應用于超長距離的無線傳輸場景中?，F(xiàn)在，LoRa主要在全世界433、868、915MHz等自由頻帶工作。其最大特征是靈敏度高，傳輸距離長，工作功耗低，網絡節點多。lora應用程序數據可以雙向傳輸。

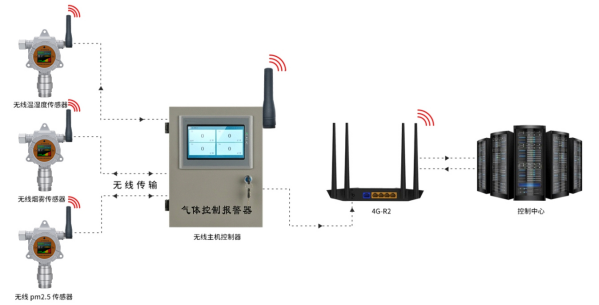

三、CO氣體監測傳輸系統構成

由于傳輸距離比較遠，布線工程較大，計劃采用無線lora無線傳輸技術方式使用，施工成本低，安裝方便，HNAG1000-CO-F型CO氣體檢測儀只需就近供電即可，數據傳輸通過lora遠距離無線傳輸。在每個區域監控中心裝置HNAG6500-F（lora）型氣體報警控制器接收每個區域的CO氣體檢測儀監測的實時數據，通過氣體報警控制器可查看實時檢測的CO濃度、報警數據、歷史數據、支持通過485或4G無線模塊傳輸?shù)诫娔X監控平臺。

1、前端一氧化碳?xì)怏w檢測儀實時監測主要監測一氧化碳濃度。

2、CO氣體檢測儀通過RS485 modbus信號輸出，通過嵌入式的lora無線模塊，無線發送到氣體控制器接收模塊上，在無線接收模塊處連接遠距離約3~4公里lora模塊對接中控室進行無線無縫傳輸監控。

3、控制中心：配置一套氣體報警控制器，一套氣體報警控制器可最多連接48臺無線一氧化碳濃度檢測。

四、氣體檢測監控中心：

電腦主機： 一臺（可考慮用戶現有電腦），也可多臺電腦登陸服務器監測數據。

監控軟件：一套，或多臺電腦安裝，

通訊方式：①氣體控制器RS485- MODBUS通訊協議；②氣體控制器4-20mA輸出；③氣體控制器增加RS485轉USB；④氣體控制器增加lora轉4G無線模塊。

增加監控系統軟件功能說明：

1、可遠程監控現場各個探頭的濃度。

2、可查看歷史數據。

3、圖表，曲線，數字多方位展現現場濃度變化。

4、遠程修改報警設置。

5、可存儲，打印，記錄各個探頭的濃度數據。

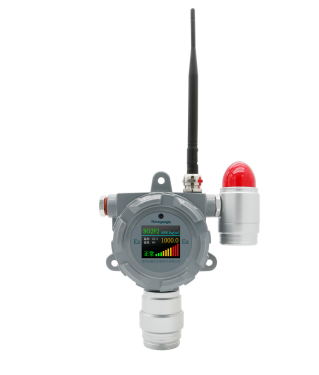

五、無線CO濃度檢測儀產品優勢：

深圳市霍尼艾格科技有限公司研發的HNAG1000-CO-F型一氧化碳無線信號傳輸固定式CO濃度檢 測儀在無線CO濃度檢測儀的基礎上加上無線傳輸功能，現場應用只需給檢測儀供電即可，無需布線，便可將現場CO氣體濃度信號通過無線方式傳送至后方監控室。

HNAG1000-CO-F型無線信號傳輸無線CO濃度檢測儀采用大屏幕顯示多項測量信息，配備遙控器，讓用戶操作直觀明了。

1、無線一氧化碳濃度檢測儀描述：

固定式一氧化碳?xì)怏w檢測儀HNAG1000-CO-F型,適用于各種環境中的一氧化碳?xì)怏w濃度和泄露實時準確檢測，采用進口電化學傳感器和微控制器技術. 響應速度快，測量精度高，穩定性和重復性好等優點. 防爆接線方式適用于各種危險場所, 并兼容各種控制報警器, PLC, DCS等控制系統, 可以同時實現現場報警預警, 無線LORA信號輸出,同時帶有RS485和4-20mA、繼電器開關量輸出; 完美顯示各項技術指標和氣體濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損壞;

HNAG1000-CO-F型無線信號傳輸無線CO濃度檢測儀又稱為：無線一氧化碳濃度檢測儀、lora傳輸CO檢測儀、CO氣體探測器、CO氣體傳感器、CO氣體報警器。

氣體采樣方式分為:擴散式、泵吸式、管道式，用戶可根據實際應用選擇采樣方式。儀器采用 DC24V 供電，lora無線信號傳輸無線CO濃度檢測儀適用于檢測儀與控制中心距離較遠的情況下、且使用現場無網絡信號下使用lora無線信號傳輸無線CO濃度檢測儀無線傳輸方式采用自組網傳輸，不需要外部網絡信號，只需要在監控室接收服務器插上無線接收模塊，即可隨時收到前端檢測儀發來氣體濃度信號，傳輸方式類似對講機。其傳輸距離決定于無線發射功率以及無線接受靈敏度，傳輸距離約3~4公里無建筑物阻擋干擾的情況下，遠端監控室便可實時監測現場氣體濃度。

2、無線一氧化碳濃度檢測儀參數

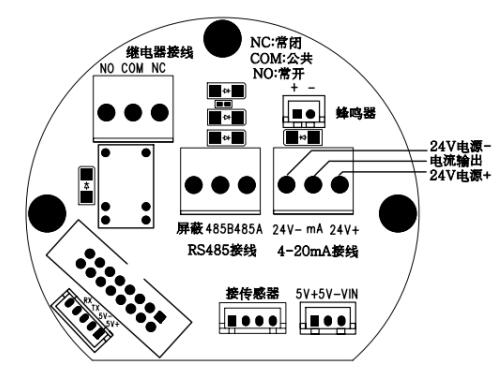

3、無線一氧化碳?xì)怏w檢測儀電氣接線定義圖：

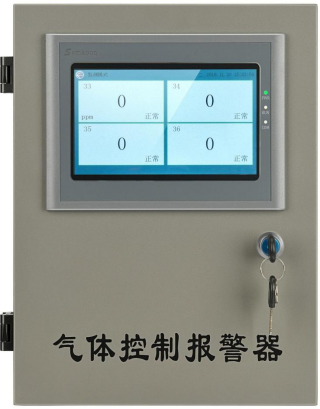

六、工控觸控屏氣體控制器

此報警器主機采用 7 寸 TFT LCD 顯示屏加工業 PLC 控制器組成。顯示屏位 26 萬真彩顯示，四線電阻式觸摸板，觸摸精度準確，經久耐用，觸摸壽命長。觸摸屏還配置了高性能 Cortex A8 處理器，主頻高達 600MHz， 以及內置 128M Flash，可存儲大量數據，此外還支持歷史數據 U 盤導出和歷史報警 U 盤導出，為后期數據分析提供便利。

特色功能：

1，密碼登錄，防止不相關人員誤操作；

2，通道自由設置，方便用戶靈活配置；

3，歷史數據查詢、U 盤導出；

4，歷史報警查詢、U 盤導出；

5，歷史數據記錄時間間隔可設置；

6，歷史數據清除、歷史報警清除、恢復出廠設置；

7，4 種報警方式自由設置；

8，時間顯示、設置；

9，密碼修改；

10，同時支持最多 32 路 485 設備＋16 路 4-20mA 設備，無線lora最多支持48路；

11，被打開通道數據的實時趨勢圖、歷史趨勢圖，方便用戶直觀查看數據趨勢；

12，PLC 自帶 8 路無源干接點輸出，可根據用戶需求配備繼電器擴展模塊等等。

? 功耗：小于 7W

? 測量單位：ppm、ppb、%LEL、%VOL、mg/m3、mg/L、g/m3、ug/m3、%rh、℃、MPa、KPa、Pa 等等

? 安裝方式：壁掛式

? 報警設定：4 種方式自由設定

? 接收信號：無線lora、4-20MA、RS485（標準 Modbus 協議）

? 報警方式：蜂鳴器報警及報警信息實時顯示

? 存儲：可存儲 2000 條報警記錄；可存儲 10 萬條歷史數據；報警記錄及歷史數據均可用 U 盤導出

? 輸出觸點：PLC 自帶 8 個常開觸點，觸點容量 24VDC/10A 或 AC220V/1A，繼電器擴展模塊，觸點容量 30V/3A 或 250V/3A。

? 輸出觸點可交互配置

? 溫度：0~55℃,濕度:10~90%RH

（一）外形尺寸圖：

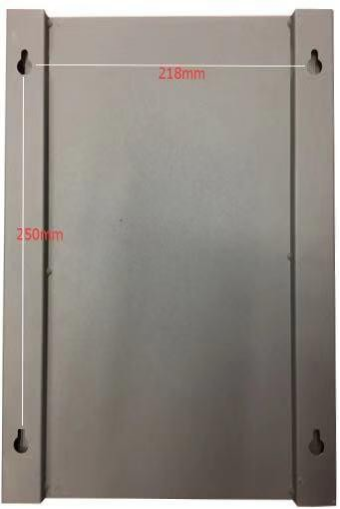

? 本產品采用壁掛式結構，背部帶有 4 個掛墻螺釘孔，大孔 11mm，小孔 5mm，孔間距 250mm*218mm。如圖

3.1 所示：

先將掛墻結構件固定在墻上適當位置，連接好電源線、信號線、輸出控制線，再將報警器掛在結構件上。

機箱尺寸：330*270*115mm（長*寬*高），采用向左開門結構。

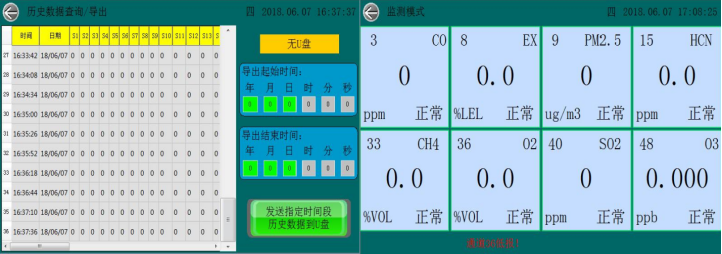

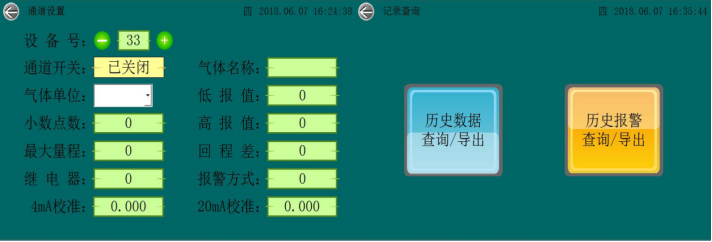

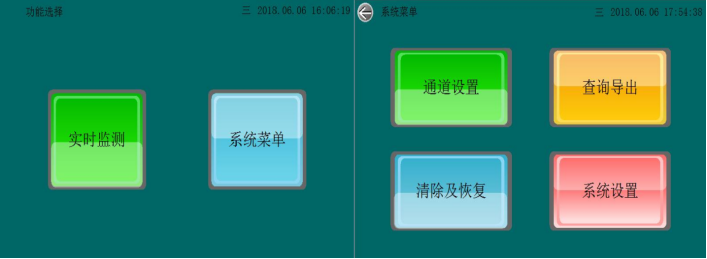

（二）菜單設置示意圖：

七、CO濃度監測報警設備報價清單：

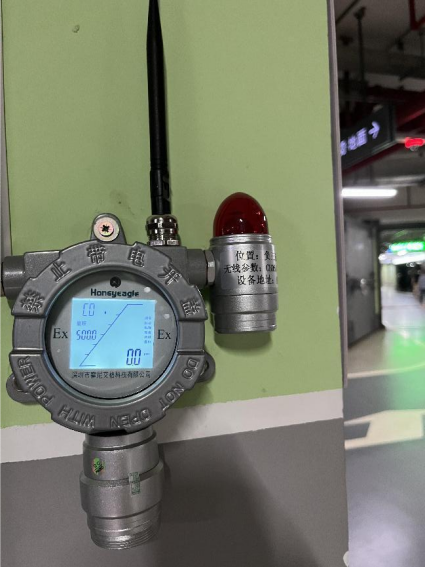

無線CO濃度檢測儀示意圖：
