工業總線氣體檢測儀裝置監控方案

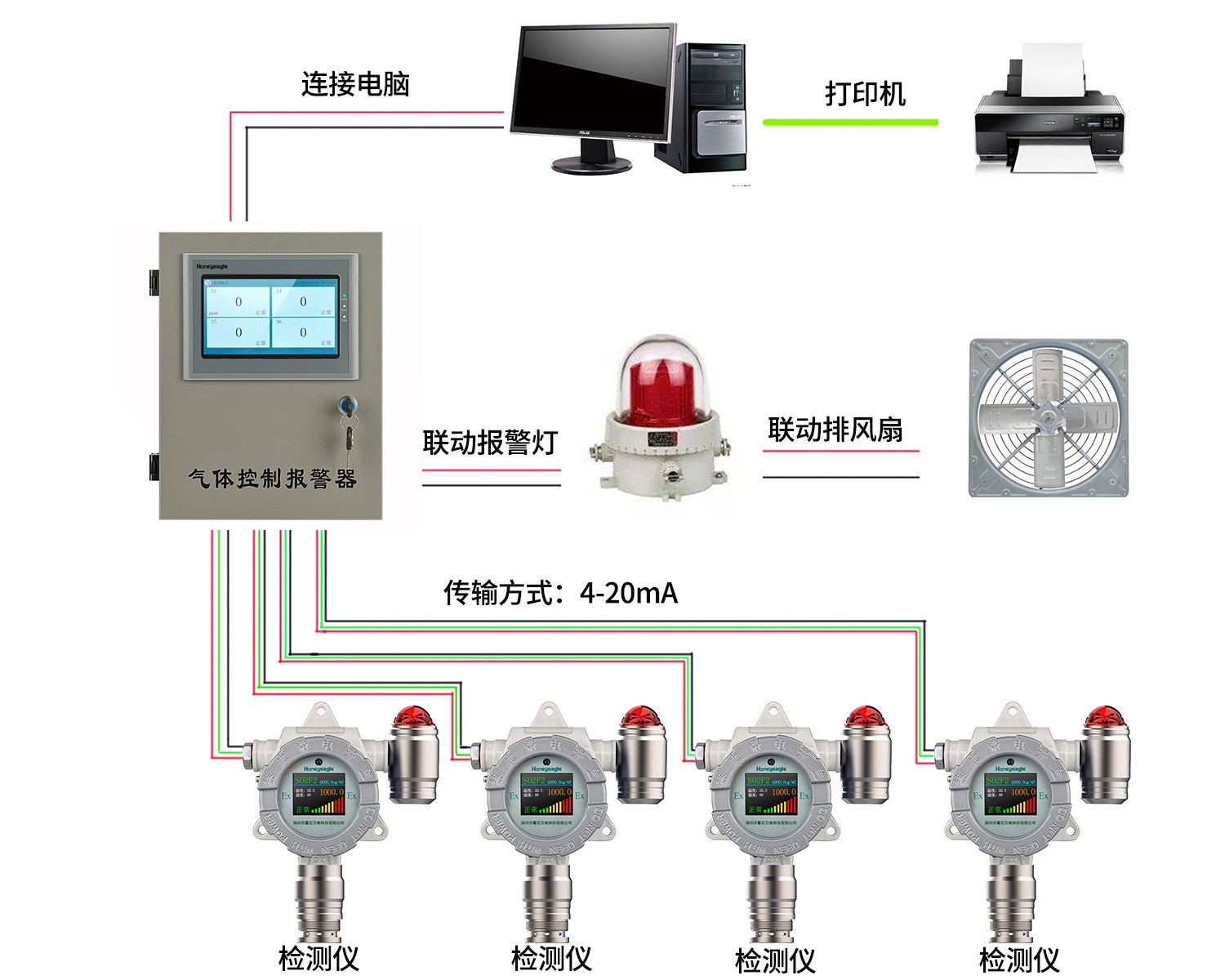

總線型氣體檢測報警裝置主要由1臺工控觸屏控制器和多只(1至36臺任選)氣體檢測儀組成，且可同時兼容可燃氣體檢測儀和有毒有害氣體檢測儀。
總線型報警控制器為彩色液晶顯示屏幕，可同時在屏幕中顯示現場檢測儀檢測到的氣體濃度值，具有報警記錄存儲功能。在工業計算機上，通過組態軟件實現二級顯示、記錄和控制。控制器一般安裝在監控室，值班室，等有人值守的非防爆區域。檢測儀一般安裝在車間、廠房、倉庫、罐區或氣體輸送管道附近等有可能發生泄漏的場所。
該裝置安裝以后，如有氣體發生泄漏時，控制器顯示屏幕會有相應的數據變化，如不進行通風等處理，濃度繼續上升，在達到設定的濃度值(即報警點，報警點可自行設定或修改)時，控制器發出聲、光報警，同時由控制器中的繼電器輸出開關量（干接點）信號，聯動聲光報警器、排風扇、電磁閥同時可連接消防圖形或監控電腦，起到預防事故、保障現場工作人員的生命財產安全的作用。
控制器與檢測儀之間的連接線纜，建議采用4x1.5m㎡以上四芯屏蔽電纜。
